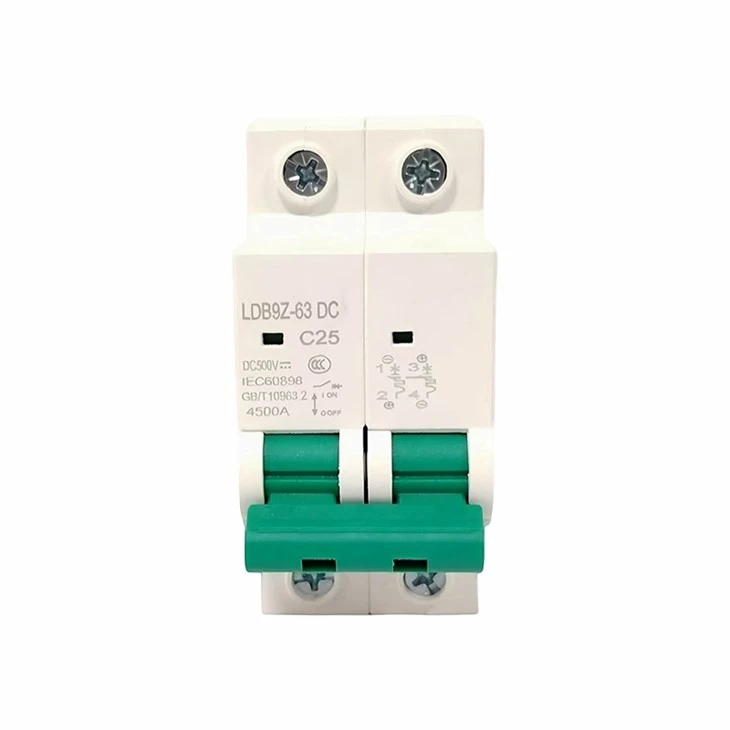

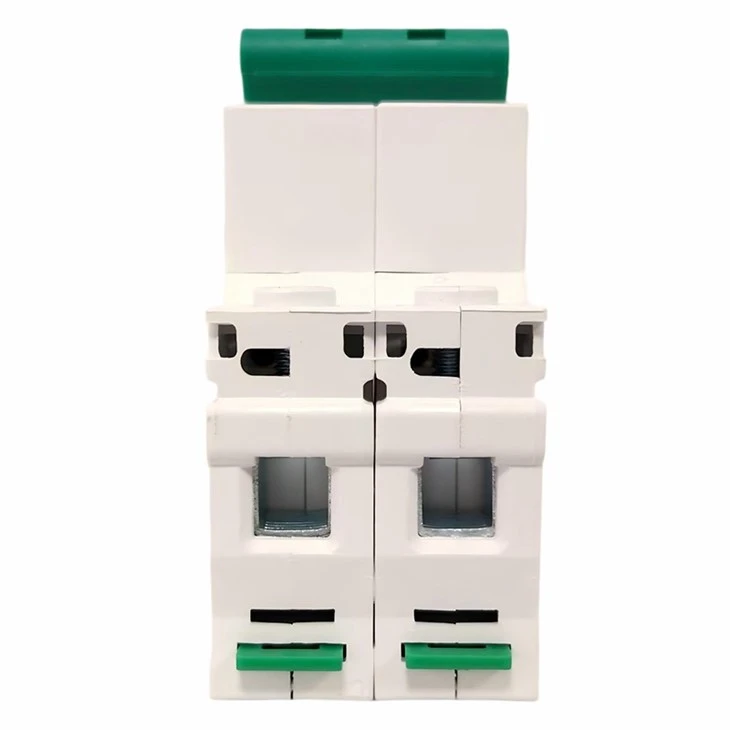

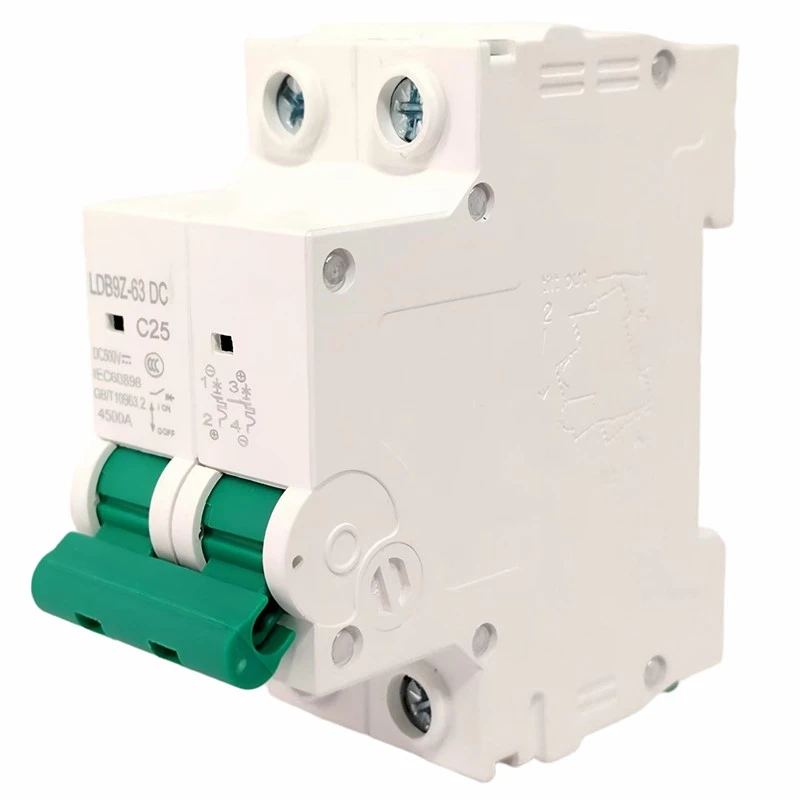

Solarni MCB

Miniaturni odklopnik serije LDB9-63 je zasnovan za zaščito pred preobremenitvijo in kratkim -tokom v nizkonapetostnih distribucijskih sistemih AC in DC-. Primeren je za distribucijo razsvetljave, distribucijo motorjev, fotovoltaično zaščito, omare za shranjevanje energije, pomožna vezja na strani omrežja in industrijske nadzorne plošče.

Izdelek lahko v normalnih pogojih tudi redko odklopi električno opremo in kroge razsvetljave. S kompaktno modularno konstrukcijo, konfiguracijami od 1P do 4P, jasnim prikazom vklopa-izklopa in izklopno zmogljivostjo 6kA zagotavlja praktično zaščito za projekte sončne energije in splošno distribucijo električne energije.

• Združljivost z izmeničnim in enosmernim tokom: podpira sisteme z izmeničnim tokom 230 V/400 V in tokokroge enosmernega toka do 1000 V, odvisno od konfiguracije polov.
• Za-pripravljena fotonapetostna zaščita: Primerno za fotovoltaične nize, kombinirane omarice, sisteme baterij in distribucijska vezja za shranjevanje energije.
• Možnosti več polov: Na voljo v konfiguracijah 1P, 2P, 3P in 4P za različne zahteve glede ožičenja in napetosti.
• Razpon nazivnega toka: 1A-63A pokritost za razsvetljavo, krmiljenje, majhne motorje in tokokroge za obnovljivo energijo.
• Zanesljiva prekinitvena zmogljivost: Končna in delovna prekinitvena zmogljivost-kratkega stika ocenjena na 6kA.
• Prilagodljive krivulje izklopa: AC modeli podpirajo C krivuljo in D krivuljo; Modeli z enosmernim tokom podpirajo tipe trenutnih izklopov B, C in D.
• Dolga življenjska doba: mehanska vzdržljivost do 20.000 ciklov in električna vzdržljivost do 10.000 ciklov.
• Priročno ožičenje: Kapaciteta ožičenja do 25 mm2 z zateznim momentom 3,0 N*m za varno povezavo terminalov.

Ta odklopnik je priporočljiv za tokokroge, ki zahtevajo kompaktno modularno zaščito, zanesljivo delovanje sprožitve in jasno preklopno stanje.

• Fotovoltaične razdelilne omarice in kombinirana vezja
• Sistemi za shranjevanje energije in baterijske omare
• AC distribucijski sistemi razsvetljave
• Motorni distribucijski sistemi, kjer so potrebni modeli D krivulje
• Pomožna napajalna vezja električnega omrežja
• Industrijske krmilne in avtomatizacijske plošče
• Razdelilne plošče za stanovanjske, poslovne in obnovljive vire energije

• Temperatura okolja: -5 stopinj do +40 stopinj; 24-urno povprečje ne sme preseči 35 stopinj.
• Nadmorska višina namestitve: ne več kot 2000 m.
• Stopnja zaščite: IP20, primeren za vgradnjo v ustrezno ohišje.
• Izberite krivuljo sprožitve glede na značilnosti obremenitve, zagonski tok in koordinacijo zaščite.
• Uporabite navedeno zmogljivost ožičenja in navor zategovanja, da zagotovite varno električno povezavo.

Za izbiro pravilnega modela potrdite vrsto sistema AC ali DC, nazivno napetost, nazivni tok, število polov, krivuljo sproženja, prekinitveno zmogljivost, velikost ožičenja in okolje namestitve. Pri fotonapetostnih ali baterijskih aplikacijah bodite posebno pozorni na sistemsko napetost, polarnost, zaporedno povezavo in usklajevanje zaščite navzgor.

Pošljite nam svojo sistemsko napetost, nazivni tok, konfiguracijo polov, krivuljo izklopa, zahteve AC/DC in scenarij uporabe. Naša ekipa lahko priporoči ustrezno konfiguracijo LDB9-63 za varno in učinkovito zaščito vezja.
